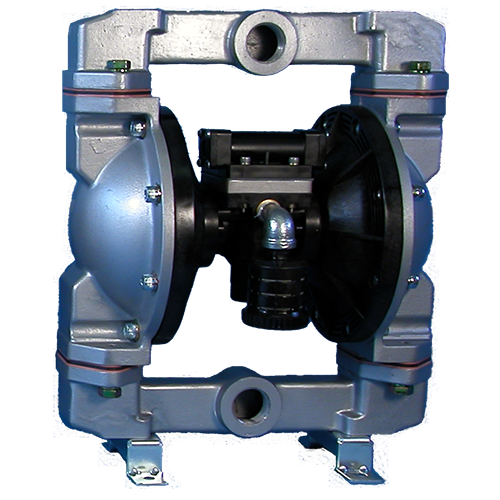

エア駆動ダイアフラムポンプ K8-L（25Aアルミ）
基本性能
| 最大吐出量 | ゴム系 | 110 L/min |
|---|---|---|
| テフロン系 | 77 L/min | |
| 口 径 | 吸入／吐出口 | 1" F |
| エア口 | 3/8" F | |
| 排気口（オプション） | 3/8"F(SC) マフラー付 | |
| スラリー粒度（最大通過粒子径） | 5 m/m 以下 | |
| 重 量 | 10.0 Kg | |
 |
 |
 |
K8－L部品表
K8-L組立図（PDF）
| 番号 | 部品番号 | 数量 | 品名 | 材質 | サイズ | 備考 |
|---|---|---|---|---|---|---|
|
01 |
P-42169 |
1 |
ポンプベース （K8） |
アルミ |
||
|
02 |
P-42032 |
2 |
ハウジング （K8-L) |
アルミ |
||
|
02-1 |
P-42171 |
1 |
エアハウジング （K8：右) |
レニー |
||
|
02-1 |
P-42170 |
1 |
エアハウジング （K8：左) |
レニー |
||
|
03 |
P-30439 |
2 |
ダイアフラム （K8：テフロン） |
テフロン |
200D |
テフロン用 |
|
03 |
D-00013 |
2 |
ダイアフラム （K8用） 160φ |
ゴム用 |
||
|
03-1 |
P-30467 |
2 |
シールリング （K8） |
ハイトレル |
160D |
|
|
04 |
P-41581 |
2 |
プレート （K8-L） |
アルミ |
90D |
|
|
04 |
P-41954 |
2 |
プレート （K8-LT） |
アルミ |
70D |
|
|
05 |
P-31083 |
2 |
内プレート （K8,D8） |
PPG |
90D |
|
|
05 |
P-31175 |
2 |
内プレート （K8-T,D8-T） |
PPG |
70D |
|
|
07 |
P-41953 |
2 |
カラー |
鉄123 |
64L |
|
|
07 |
P-41380 |
2 |
カラー |
鉄123 |
54L |
|
|
07 |
P-41619 |
2 |
カラー |
鉄123 |
67L |
|
|
09 |
P-30650 |
2 |
シールワッシャ （M10, 鉄＋ニトリル) |
鉄＋ニトリル |
M10 |
|
|
09 |
P-30519 |
2 |
テフロンガスケット （M10, テフロン) |
テフロン |
M10 |
|
|
09-1 |
P-10374 |
2 |
シールワッシャ (M10，SUS) |
SUS |
M10 |
30519と組 |
|
10 |
P-30082 |
8 |
銅ガスケット （M6) |
銅 |
M6 |
|
|
13 |
P-30177 |
2 |
銅ガスケット （M10) |
銅 |
M10 |
|
|
14 |
P-30321 |
2 |
シール (GLY16, ニトリル) |
ニトリル |
16 |
|
|
15 |
P-10121 |
2 |
ドライベアリング (ML1610) |
ML1610 |
||
|
16 |
P-41373 |
1 |
シャフト （K8-R） |
SK4DR |
56x218 |
ゴム用 |
|
16 |
P-41979 |
1 |
シャフト （K8-T） |
SK4DR |
54x236 |
テフロン用 |
|
17 |
P-41634 |
1 |
ネームプレート |
|||
|
20 |
P-80067 |
1 |
||||
|
23 |
P-10514 |
1 |
エアバルブ （3/8") 日立 |
FCMB |
3/8" |
|
|
23 |
P-10637 |
1 |
エアバルブ （3/8"x 1/2") |
BSBM |
3/8"x 1/2"D |
オプション |
|
24 |
P-80082 |
1 |
||||
|
24-1 |
P-10738 |
1 |
マフラー （コガネイ KM31） |
3/8" |
H11.7.13より |
|
|
24-2 |
P-10739 |
1 |
マフラー用ストレートエルボ |
3/8" |
H11.7.13より |
|
|
32 |
P-42189 |
2 |
スタンド（K8用） |
鉄 |
||
|
32 |
P-42165 |
2 |
スタンド（K8用：調整型） |
鉄 |
||
|
36 |
P-30187 |
2 |
ストッパー |
ニトリル |
||
|
38 |
P-30331 |
1 |
ガスケット （切替プレート用、下） |
UGK |
0.8t |
|
|
39 |
P-80183 |
1 |
||||
|
51 |
P-42035 |
1 |
インマニホールド （K8-L） |
アルミ |
||
|
52 |
P-42036 |
1 |
アウトマニホールド （K8-L） |
アルミ |
||
|
56 |
D-00020 |
4 |
ボールバルブ組 （K8, K10x2用） |
|||
|
59 |
P-30726 |
8 |
ガスケット （K8 バルブシート用） |
テフロン |
||
|
59 |
P-30459 |
8 |
ガスケット （K8 バルブシート用） |
UGK |
||
|
60 |
P-10031 |
8 |
六角ボルト（M10x35） |
鉄 |
M10x35 |
|
|
61 |
P-10152 |
16 |
キャップボルト(M6x25) |
鉄 |
M6x25 |
|
|
62-1 |
P-10157 |
2 |
ナベ小ネジ （M4x6) |
鉄 |
M4x6 |
ネームプレート用 |
|
62-2 |
P-10227 |
5 |
キャップボルト(M5x35) |
鉄 |
M5x35 |
|
|
62-3 |
P-10236 |
8 |
キャップボルト(M6x15, SUS) |
SUS |
M6x15 |
|
|
62-4 |
P-10412 |
4 |
ナベ小ネジ （M6x12） |
鉄 |
M6x12 |
|
|
69 |
P-10225 |
2 |
袋ナット（M10, ３形２種, SUS） |
SUS |
M10 |
|
|
73-1 |
P-10019 |
5 |
バネ座金(M5) |
SWP |
M5 |
|
|
73-2 |
P-10063 |
4 |
バネ座金(M6) |
SWP |
M6 |
|
|
73-3 |
P-10011 |
32 |
バネ座金(M8) |
SWP |
M8 |
|
|
73-4 |
P-10015 |
8 |
バネ座金(M10) |
SWP |
M10 |
|
|
75 |
P-10016 |
16 |
六角ナット （M8） |
鉄 |
M8x1.25 |
|
|
80-1 |
P-30208 |
2 |
Oリング(P8, ニトリル) |
ニトリル |
8D |
|
|
80-2 |
P-30111 |
2 |
Oリング(P30, ニトリル) |
ニトリル |
30D |
