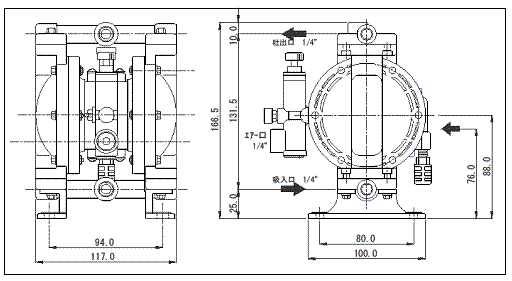

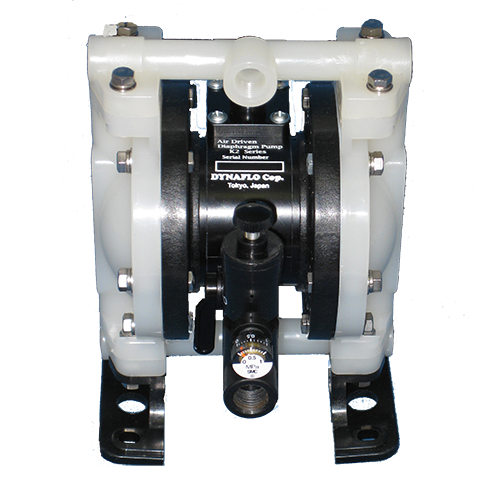

エア駆動ダイアフラムポンプ K2-F(6Aカイナー)
基本性能
最大吐出量 | ゴム系 | 10 L/min |
---|---|---|
テフロン系 | 10 L/min | |
口 径 | 吸入/吐出口 | 1/4" F |
エア口 | 1/4" F | |
排気口(オプション) | 1/8"Fマフラー付 | |
スラリー粒度(最大通過粒子径) | 1 m/m 以下 | |
重 量 | 1.1 Kg |
部品表
K2(樹脂製)
ポンプ(PDF)
番号 | 品 名 | 数量 | 備 考 | 番号 | 品 名 | 数量 | 備 考 |
---|---|---|---|---|---|---|---|
01 | ポンプベース | 1 | 37 | バルブカバーA | 1 | ||
02 | ハウジング(外) | 2 | 38 | バルブカバーB | 1 | ||
02-1 | エアハウジング | 2 | 39 | スリーブ | 1 | ||
03 | ダイアフラム | 2 | テフロン | 39-1 | Oリング | 6 | |
03 | ダイアフラム | 2 | ハイトレル | 40 | スプール | 1 | |
03-1 | Oリング | 2 | 42 | ネームプレート(材質) | 1 | ||
04 | プレートナット組 | 2 | 43 | ネームプレート(社名) | 1 | ||
05 | プレート | 2 | 44 | ネームプレート | 1 | ||
06 | プッシュピンボディ | 2 | 49 | アウトバルブシート | 4 | ||
07 | プッシュピン | 2 | 51 | バルブストッパー | 2 | ||
08 | Oリング | 3 | 52 | マニホールド | 2 | ||
09 | Oリング | 3 | 53 | インバルブシート | 2 | ||
09-1 | Oリング | 2 | 55 | バルブボール | 4 | ||
10 | スプリング | 3 | 56 | CR型止め輪 | 2 | ||
11 | Oリング | 2 | 61 | 六角ボルト | 4 | M5x20 | |
13 | ワッシャ | 2 | 61-1 | 平座金 | 4 | M5 | |
14 | Oリング | 2 | 62-1 | プラスチックネジ | 4 | M3x12 | |
15 | Oリング | 2 | 62-2 | プラスチックネジ | 16 | M4x12 | |
16 | シャフト | 1 | 62-3 | プラスチックネジ | 2 | M2.2x5 | |
17 | ゴム(穴なし) | 1 | 63 | 六角ボルト | 16 | M5x25 | |
18 | ゴム (穴あき) | 1 | 63-1 | バネ座金 | 16 | M5 | |
21 | 排気ボディ | 1 | 63-2 | 平座金 | 16 | M5 | |
22 | マフラー組 | 1 | 68 | ガスケット | 2 | ||
31 | プラグ | 1 | 68 | プラグ | 4 | ||
32 | スタンド | 2 | 75 | 六角ナット | 26 | M5 | |
34 | 減圧弁組 | 1 | P-80234 | 80-2 | Oリング | 2 | |
35 | ゲージ(圧力計) | 1 | 80-3 | Oリング | 8 | ||
36 | プッシュピンカバー | 2 | 80-4 | Oリング | 2 |
減圧弁組部品表 (P-80234)
減圧弁組(PDF)
番号 | 数量 | 品 名 | 番号 | 数量 | 品 名 |
---|---|---|---|---|---|
01 | 1 | パッキング | 10 | 1 | バルブ(減圧弁) |
02 | 1 | Oリング | 11 | 1 | フタ(減圧弁) |
03 | 2 | Oリング | 12 | 1 | 座(減圧弁) |
04 | 1 | Oリング | 13 | 1 | Uリング受け(減圧弁) |
05 | 1 | Oリング | 14 | 1 | ピン(減圧弁) |
06 | 1 | スプリング | 15 | 1 | ピン受け(減圧弁) |
07 | 1 | スプリング | 16 | 1 | 底ブタ(減圧弁) |
08 | 1 | プラスチックネジ | 17 | 1 | 調整ネジ |
09 | 1 | 本体(減圧弁) | 18 | 1 | ソニックロック |
