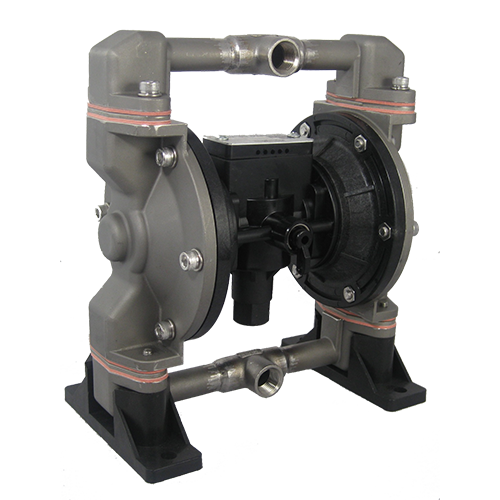

エア駆動ダイアフラムポンプ K3-Z（10Aステンレス）
基本性能
| 最大吐出量 | ゴム系 | 20 L/min |
|---|---|---|
| テフロン系 | 14 L/min | |
| 口 径 | 吸入／吐出口 | 3/8" F |
| エア口 | 1/4" F | |
| 排気口（オプション） | ø 3mm×5ヶ （ 3/8"Fマフラー付） | |
| スラリー粒度（最大通過粒子径） | 2 m/m 以下 | |
| 重 量 | 4．2 Kg | |
 |
 |
 |
部品表

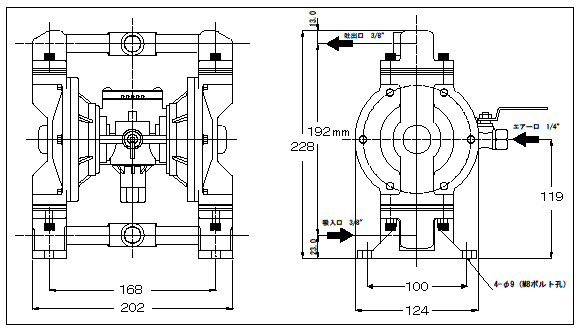

組立図
| 番号 | 部品番号 | 数量 | 品名 | 材質 | サイズ | 備考 |
|---|---|---|---|---|---|---|
|
01 |
P-70567 |
1 |
ポンプベース （K3,K4,Q4,K6,Q6,K6x2) |
PP |
||
|
02 |
P-42148 |
2 |
ハウジング （K3-Z) |
SUS |
||
|
02-1 |
P-30953 |
1 |
エアハウジング （K3） |
PP |
||
|
02-1 |
P-31004 |
1 |
エアハウジング （K3） 復帰バルブ側 |
PP |
||
|
03 |
P-30973 |
2 |
ダイアフラム （K3：テフロン） |
テフロン |
124D |
テフロン |
|
03 |
D-00017 |
2 |
ダイアフラム （K3用） 100φ |
100D |
ゴム |
|
|
03-1 |
P-30967 |
2 |
シールリング （K3） |
ハイトレル |
||
|
04 |
P-42263 |
2 |
プレートナット （K3） |
SUS |
35D |
|
|
05 |
P-31079 |
2 |
内プレート （K3） |
PP |
35D |
|
|
07 |
P-42199 |
2 |
カラー （35mm） |
鉄123 |
35L |
ゴム用 |
|
07 |
P-41376 |
2 |
カラー （39mm） |
鉄123 |
39L |
テフロン用 |
|
10 |
P-30911 |
8 |
銅ガスケット （M5) |
銅 |
M5 |
|
|
10-1 |
P-30989 |
8 |
テフロンガスケット （M5, テフロン) |
テフロン |
M5x1tx10D |
|
|
13 |
P-30082 |
2 |
銅ガスケット （M6) |
銅 |
M6 |
|
|
15 |
P-70446 |
2 |
||||
|
16 |
P-42090 |
1 |
シャフト （K3） |
SK4DR |
36x146 |
テフロン用 |
|
16 |
P-42198 |
1 |
シャフト （K3-P） |
SK4DR |
36x136 |
ゴム用 |
|
17 |
P-41634 |
1 |
ネームプレート |
|||
|
17-1 |
P-42201 |
1 |
ネームプレート (排気カバー30924用） |
オプション |
||
|
17-2 |
P-42266 |
1 |
ネームプレート (排気カバー31228用） |
オプション |
||
|
19 |
P-30132 |
1 |
マフラーパット |
バーム |
||
|
20 |
P-80087 |
1 |
||||
|
23 |
P-10513 |
1 |
エアバルブ （1/4") 日立 |
FCMB |
1/4"D |
|
|
24 |
P-30923 |
1 |
排気カバー |
ナイロン |
||
|
24-1 |
P-30924 |
1 |
排気カバー（ネジ付） |
ナイロン |
3/8" |
オプション |
|
24-2 |
P-31228 |
1 |
排気カバー（エルボ付） |
ナイロン |
3/8" |
オプション |
|
25 |
P-30942 |
1 |
ガスケット （排気カバー30923,31228用） |
|||
|
25-1 |
P-30941 |
1 |
ガスケット （排気カバー30924用） |
オプション |
||
|
32 |
P-30951 |
2 |
スタンド（K3用） |
レニー |
||
|
36 |
P-30933 |
2 |
ストッパー |
ハイトレル |
||
|
37 |
P-80179 |
1 |
||||
|
48 |
P-30944 |
1 |
ガスケット （排気ガイド用） |
|||
|
48-1 |
P-30943 |
1 |
排気ガイド |
PPG |
||
|
51 |
P-70473 |
2 |
マニホールド （K3-Z） |
SUS |
||
|
56 |
D-00022 |
4 |
ボールバルブ組 （K3用） |
|||
|
59 |
P-31225 |
8 |
ガスケット （K3 バルブシート用） |
テフロン |
||
|
59 |
P-30458 |
8 |
ガスケット （K3 バルブシート用） |
UGK |
||
|
60-1 |
P-10414 |
4 |
キャップボルト(M6x25, SUS) |
SUS |
M6x25 |
|
|
60-2 |
P-10528 |
4 |
キャップボルト(M6x30, SUS) |
SUS |
M6x30 |
|
|
61 |
P-10363 |
12 |
キャップボルト(M6x20, SUS) |
SUS |
M6x20 |
|
|
62-1 |
P-10644 |
2 |
スクリューネジ(M4x18) |
鉄 |
M4x18 |
30923用 |
|
62-2 |
P-10645 |
2 |
スクリューネジ(M4x12) |
鉄 |
M4x12 |
30924用 |
|
62-3 |
P-10643 |
8 |
スクリューネジ(M5x12) |
鉄 |
M5x12 |
|
|
73 |
P-10192 |
20 |
バネ座金(M6:SUS) |
SUS |
M6 |
|
|
75 |
P-10662 |
12 |
六角ナット （M6, BSBM） |
BSBM |
M6 |
|
|
80 |
P-30072 |
4 |
Oリング(P5, ニトリル) |
ニトリル |
5D |
|
|
80-2 |
P-30866 |
2 |
Oリング(P6, テフロン) |
テフロン |
6D |
|
|
80-2 |
P-30149 |
2 |
Oリング(P6, ニトリル) |
ニトリル |
6D |
|
|
80-2 |
P-30931 |
2 |
Oリング(P6, バイトン) |
バイトン |
6D |
|
|
83 |
P-10009 |
1 |
ニップル |
FCMB |
1/4" |
