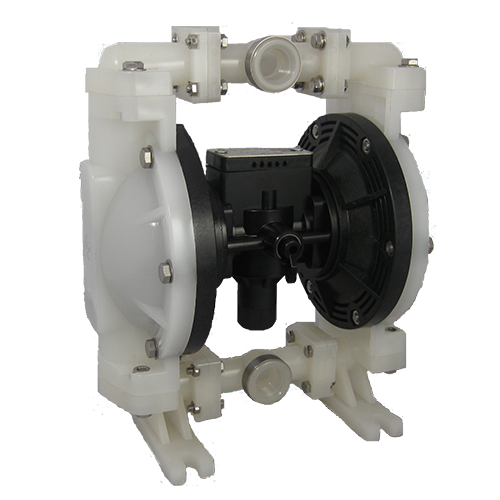

エア駆動ダイアフラムポンプ K6-F（20Aカイナー）
基本性能
| 最大吐出量 | ゴム系 | 50 L/min |
|---|---|---|
| テフロン系 | 35 L/min | |
| 口 径 | 吸入／吐出口 | 3/4" F |
| エア口 | 1/4" F | |
| 排気口（オプション） | ø 3mm×5ヶ （ 3/8"Fマフラー付） | |
| スラリー粒度（最大通過粒子径） | 3 m/m 以下 | |
| 重 量 | 3．8 Kg | |
 |
 |
 |
K6-F部品表
| 番号 | 部品番号 | 数量 | 品名 | 材質 | サイズ | 備考 |
|---|---|---|---|---|---|---|
|
01 |
P-70567 |
1 |
ポンプベース （K3,K4,Q4,K6,Q6,K6x2) |
PP |
||
|
02 |
P-42095 |
2 |
ハウジング （K6-L) |
アルミ |
||
|
02-1 |
P-31067 |
1 |
エアハウジング （K6） |
ナイロン |
||
|
02-1 |
P-31006 |
1 |
エアハウジング （K6） 復帰バルブ側 |
ナイロン |
||
|
03 |
D-00005 |
2 |
ダイアフラム （K6, Q6用） 140φ |
|||
|
03 |
P-30522 |
2 |
ダイアフラム （K6：テフロン） |
テフロン |
190D |
|
|
03-1 |
P-30466 |
2 |
シールリング （K6） |
ハイトレル |
140D |
|
|
04 |
P-41579 |
2 |
プレート （K6-L） |
アルミ |
70Dx5t |
ゴム用 |
|
04 |
P-42131 |
2 |
プレート （K6-LT） |
アルミ |
60Dx5t |
テフロン用 |
|
05 |
P-31082 |
2 |
内プレート （K6,Q6） |
PP |
70D |
ゴム用 |
|
05 |
P-31081 |
2 |
内プレート （K6-T,Q6-T） |
PP |
60D |
テフロン用 |
|
07 |
P-41376 |
2 |
カラー （39mm） |
鉄123 |
39L |
ゴム用 |
|
07 |
P-41615 |
2 |
カラー （47mm） |
鉄123 |
47L |
テフロン用 |
|
09 |
P-30504 |
2 |
シールワッシャ （M6, 鉄＋ニトリル) |
鉄＋ニトリル |
M6 |
|
|
09 |
P-30517 |
2 |
テフロンガスケット （M6, テフロン) |
テフロン |
M6 |
|
|
09-1 |
P-10372 |
2 |
シールワッシャ (M6，SUS) |
SUS |
M6 |
30517と組 |
|
10 |
P-30911 |
8 |
銅ガスケット （M5) |
銅 |
M5 |
|
|
10-1 |
P-30989 |
8 |
テフロンガスケット （M5, テフロン) |
テフロン |
M5x1tx10D |
|
|
13 |
P-30082 |
2 |
銅ガスケット （M6) |
銅 |
M6 |
|
|
15 |
P-70446 |
2 |
||||
|
16 |
P-41372 |
1 |
シャフト （K6） |
SK4DR |
44x164 |
ゴム用 |
|
16 |
P-41612 |
1 |
シャフト （K6-T） |
SK4DR |
40x176 |
テフロン用 |
|
17 |
P-41634 |
1 |
ネームプレート |
|||
|
17-1 |
P-42201 |
1 |
ネームプレート (排気カバー30924用） |
オプション |
||
|
17-2 |
P-42266 |
1 |
ネームプレート (排気カバー31228用） |
オプション |
||
|
19 |
P-30132 |
1 |
マフラーパット |
バーム |
||
|
20 |
P-80087 |
1 |
||||
|
23 |
P-10513 |
1 |
エアバルブ （1/4") 日立 |
FCMB |
1/4"D |
|
|
24 |
P-30923 |
1 |
排気カバー |
ナイロン |
||
|
24-1 |
P-30924 |
1 |
排気カバー（ネジ付） |
ナイロン |
3/8" |
オプション |
|
24-2 |
P-31228 |
1 |
排気カバー（エルボ付） |
ナイロン |
3/8" |
オプション |
|
25 |
P-30942 |
1 |
ガスケット （排気カバー30923,31228用） |
|||
|
25-1 |
P-30941 |
1 |
ガスケット （排気カバー30924用） |
|||
|
32 |
P-42190 |
2 |
スタンド（K6用） ユニクロ |
鉄 |
||
|
36 |
P-30933 |
2 |
ストッパー |
ハイトレル |
||
|
37 |
P-80179 |
1 |
||||
|
48 |
P-30944 |
1 |
ガスケット （排気ガイド用） |
|||
|
48-1 |
P-30943 |
1 |
排気ガイド |
PPG |
||
|
51 |
P-42093 |
1 |
インマニホールド （K6-L） |
アルミ |
||
|
52 |
P-42094 |
1 |
アウトマニホールド （K6-L） |
アルミ |
||
|
56 |
D-00019 |
4 |
ボールバルブ組 （K6用） |
|||
|
59 |
P-30725 |
8 |
ガスケット （K6 バルブシート用） |
テフロン |
||
|
59 |
P-30307 |
8 |
ガスケット （K6 バルブシート用） |
UGK |
||
|
60 |
P-10021 |
8 |
六角ボルト（M8x35） |
鉄 |
M8x35 |
|
|
61 |
P-10304 |
16 |
六角ボルト（M6x25） |
鉄 |
M6x25 |
|
|
62-1 |
P-10644 |
2 |
スクリューネジ(M4x18) |
鉄 |
M4x18 |
30923用 |
|
62-2 |
P-10645 |
2 |
スクリューネジ(M4x12) |
鉄 |
M4x12 |
30924用 |
|
62-3 |
P-10643 |
8 |
スクリューネジ(M5x12) |
鉄 |
M5x12 |
|
|
62-4 |
P-10412 |
4 |
ナベ小ネジ （M6x12） |
鉄 |
M6x12 |
|
|
69 |
P-10333 |
2 |
袋ナット（M6, ３形２種, SUS） |
SUS |
M6 |
|
|
73-1 |
P-10063 |
20 |
バネ座金(M6) |
SWP |
M6 |
|
|
73-2 |
P-10011 |
8 |
バネ座金(M8) |
SWP |
M8 |
|
|
73-3 |
P-10063 |
4 |
バネ座金(M6) |
SWP |
M6 |
|
|
75 |
P-10270 |
16 |
六角ナット （M6） |
鉄 |
M6 |
|
|
80 |
P-30072 |
4 |
Oリング(P5, ニトリル) |
ニトリル |
5D |
|
|
83 |
P-10009 |
1 |
ニップル |
FCMB |
1/4" |
