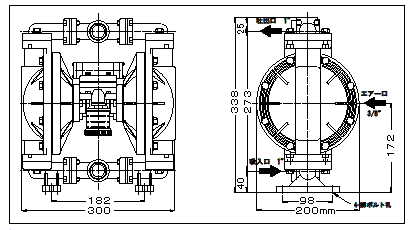

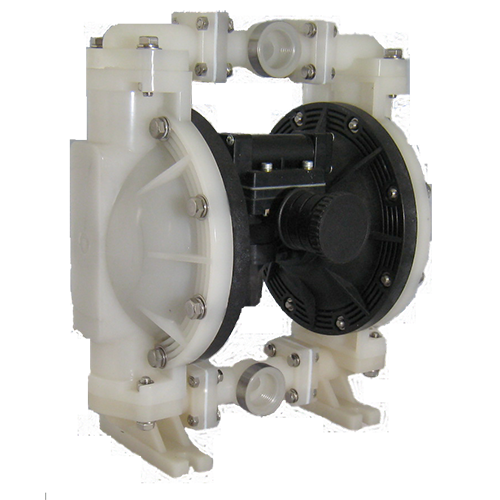

エア駆動ダイアフラムポンプ K8-F(25Aカイナー)

基本性能

最大吐出量   ゴム系   110 L/min
  テフロン系   77 L/min
口   径   吸入/吐出口   1" F
  エア口   3/8" F
  排気口(オプション)   3/8"F(SC) マフラー付
スラリー粒度(最大通過粒子径)   5 m/m 以下
重   量   5.5 Kg

部品表


K8 PVDF(カイナー)製
ポンプ(PDF)

番号 部品番号 数量 品名 材質 サイズ 備考

01



1

ポンプベース (K8)

レニー



02



2

ハウジング (K8-P)

ポリプロピレン



02-1

P-42171

1

エアハウジング (K8:右)

レニー



02-1

P-42170

1

エアハウジング (K8:左)

レニー



03

P-30439

2

ダイアフラム (K8:テフロン)

テフロン

200D

テフロン用

03

D-00013

2

ダイアフラム (K8用) 160φ



ゴム用

03-1

P-30467

2

シールリング (K8)

ハイトレル

160D



04

P-41581

2

プレート (K8-L)

アルミ

90D



04

P-41954

2

プレート (K8-LT)

アルミ

70D



05

P-31083

2

内プレート (K8)

PPG

90D



05

P-31175

2

内プレート (K8-T,D8-T)

PPG

70D



07



2

カラー







09



2

ボールストッパー







10



8

銅ガスケット (M6)

M6



13



2

銅ガスケット (M10)

M10



16



1

シャフト

SK4DR



17

P-41634

1

ネームプレート



20

P-80067

1

切替バルブ組(K8)



21



1

ベアリングケース組



23

P-10637

1

エアバルブ (3/8"x 1/2")

BSBM

3/8"x 1/2"D

オプション

24

P-80082

1

マフラー組



24-1

P-10738

1

マフラー (コガネイ KM31)



3/8"

H11.7.13より

24-2

P-10739

1

マフラー用ストレートエルボ



3/8"

H11.7.13より

36

P-30187

2

ストッパー

ニトリル



38

P-30331

1

ガスケット (切替プレート用、下)

UGK

0.8t



39

P-80183

1

メインバルブ組 (K8)



49



2

バルブシートイン



49-2



2

バルブシートアウト



51



2

マニホールド(足付)



52



1

センターマニホールド組



53



2

アウトマニホールド



55



4

ボール



56



1

センターマニホールド組



57



4

マニホールドガスケット



60

P-10031

24

六角ボルト

M8x35



60

P-10031

24

バネ座金

M8



60

P-10031

24

平座金

M8



61

P-10152

16

キャップボルト

M8x20



62-1

P-10157

2

ナベ小ネジ

M4x6

ネームプレート用

62-2

P-10227

5

キャップボルト

M5x35



62-3

P-10236

8

キャップボルト

SUS

M6x15



63



8

六角ナット

M6



64



8

六角ナット

SUS

M8



73-1

P-10019

5

バネ座金(M5)

SWP

M5



75

P-10016

16

六角ナット (M8)

M8x1.25



80-1



2

Oリング

ニトリル



80-2



3

Oリング

ニトリル



80-3



4

Oリング

ニトリル



80-4



4

Oリング

ニトリル



80-5



4

Oリング

ニトリル



83



1

ニップル(オプション)



PT3/8



サブ組立部品
