ドラムポンプ Ｑ４ 詳細情報

ドラムポンプ

   ドラム缶の液を４～５分で汲み上げます。

特    長
  • 自吸式ポンプなので呼び水不要。
  • グランド漏れがない（回転軸がない）。
  • 完全防爆である（エアー駆動）。
  • 吐出量の調整が容易。
    液体が何時も加圧状態にあり、出口バルブを開ければ直ちに流出する。
  • 自動停止が容易である。
    出口のバルブを閉じ、液体の流出を止めれば、ポンプは静止する。

    画像をクリックすると部品表を表示します

仕様（Ｑ４ドラムポンプ 15A 1/2"）

最大吐出量   ゴム系 40 L／min
  テフロン系 28 L／min
口　　径 吸入口 ø38 RC（F）パイプ付
吐出口 1／2" RC（F）
駆動エア口径 １／4" RC（F）
排気  ø 3mm×5ヶ オプションでマフラー付
重　　量 アルミ 4．0 kg
ステンレス -
通過固形径 2 m/m 以下

ポンプ選定コード


(1)　接液部 (2)　ダイアフラム (3)　バルブボール (4)　ドラム缶専用
L  アルミ鋳物 V  バイトン（酸・アルカリ） V  バイトン（酸・アルカリ） d  ドラム缶
    R  ハイトレル（オイル） Z  ステンレス
    T  テフロン（溶剤） T  テフロン（溶剤）
    S  ネオプレン S  ネオプレン
    U  ニトリル U  ニトリル
    E  EPR E  EPR

Ｑ４
15A 1/2"		 - (1) - (2) - (3) - ｄ
接液部材質 ダイアフラム バルブボール ドラム缶

性能曲線

画像をクリックすると拡大図を表示します

性能曲線の見方

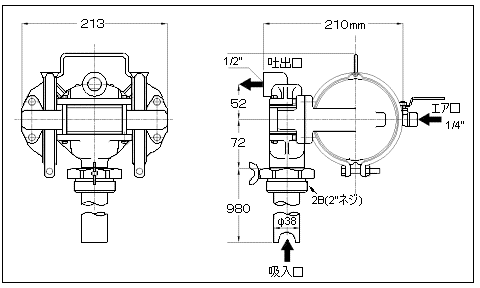

外形図 （Ｑ４ドラム）

画像をクリックすると拡大図を表示します。

アルミ・ステンレス同一寸法
